Vontatók LT10 – LT20

Jövőbe mutató teherszállító

Lendület a szűk folyosókon

A Linde LT10 – LT20 logisztikai szerelvényei hatékony megoldást kínálnak nagy árumennyiségek egyben szállítására a padlószinten, hosszú útszakaszokon – például a raktárból több gyártósorhoz. A nagy rugalmasságot biztosító három különböző utánfutó – a 2000 kilogramm teherbírású C-keret, az 1000 kg teherbírású B-keret és a középső rúddal felszerelt, 1600 kg teherbírású B-keret – segítségével a különböző rakományok kombináltan, egyben szállíthatók. Legyen szó akár raklapokról, rácsos konténerekről vagy kis rakományhordozókról (KLT-kről) – a szerelvények a szűk folyosókon és az éles kanyarokban gyorsan, fordulékonyan és pontosan a nyomvonalon haladva vezetik a keretenként akár 2000 kg tömegű szállítmányokat. A vontatójármű kézi vezérlésű vagy automatizált vontató is lehet. A Linde opcionális szerelvényirányító rendszerrel segíti ügyfeleit a szerelvények digitális vezérlésű folyamatokba történő integrálásában és azok hatékony alkalmazásában.

Jellemzők

Biztonság

A rakomány biztosítása érdekében indításgátló akadályozza a szerelvény elindítását, ha az utánfutók le vannak süllyesztve. Menet közben az emelőfunkció nem aktiválható. A keretek mechanikus rakományrögzítővel is fel vannak szerelve, ami menet közben biztonságosan rögzíti a rakományt a kereteken. Amint egy csomagot betesznek a keretbe, a rögzítőszerkezet automatikusan bezárul. Az emelővillák szabadalmaztatott emelőszerkezetén egy billenőfunkció gondoskodik arról, hogy a megrakodott kocsik hasmagassága még nehéz rakományok szállítása esetén is azonos legyen. Az összkerékkormányzás lehetővé teszi, hogy az utánfutók pontosan a nyomvonalon haladjanak és megakadályozza a keretek kitérését, ami növeli az üzemi közlekedés biztonságát.

  • Az alapfelszereltség részét képező rakományrögzítő biztosítja a rakományt
  • Indításgátlás lesüllyesztett keret esetén
  • Menet közben kikapcsolt emelőfunkció
  • A villák billenőfunkciója nehéz rakományok esetén is gondoskodik az azonos hasmagasságról
  • Összkerékkormányzás segíti az utánfutók pontos nyomvonalon tartását a keretek kitérése nélkül

Ergonómia

A logisztikai szerelvény padlószinten rakodható ki- és be, ezáltal ergonomikus megoldást nyújt a rakománykezeléshez A Linde logisztikai szerelvényének keretmoduljait adatkábel köti össze egymással és a vontatóval. Az emelőfunkció az összes keretnél egyszerre vagy keretenként külön-külön is működtethető. Amint a kezelő a lábkapcsolóval kioldja a zárat, a C-keret ergonomikus kilökőszerkezete eltolja a rakományt a villaháttól. A kengyeles kerethez olyan opció is elérhető, amivel a rakomány mindkét oldalról levehető. Ennek segítségével a kezelő át tudja tolni a rakományhordozót a kereten, ami nehéz rakományok esetén tehermentesíti őt. A logisztikai szerelvények ezenfelül az elektromos emelőfunkciónak köszönhetően csendesen működnek.

  • A kezelő támogatása az egyszerre és külön-külön is végezhető emelés révén
  • A C-keretek kilökőszerkezete és a kengyeles keretekhez elérhető opcionális áttolószerkezet leegyszerűsíti a nehéz rakományok kezelését
  • Alacsony zajkibocsátás

A járművek kezelése

A keretek mechanikus összkerékkormányzással vannak ellátva. Ennek köszönhetően a logisztikai szerelvények kiemelkedően pontosan irányíthatók. A szerelvények így rendkívül kicsi fordulókörükkel, jó nyomvonaltartásukkal és felbillenés elleni stabilitásukkal tűnnek ki. A C-keret, kengyeles keret és középső állítható rúddal felszerelt kengyeles keret változatban kapható keretek szállításkor automatikusan felemelkednek, rakodáskor pedig újra lesüllyednek. Ez felgyorsítja a fel- és lerakodást. Az eltolható középső rúd segítségével egy keretben különböző méretű csomagok is szállíthatók. A szabadalmaztatott emelő profilszerkezet pedig lehetővé teszi, hogy a raklapok gördíthető rakományhordozók nélkül is felemelhetők legyenek, ha a raklapokat pl. raklapemelővel helyezték az utánfutóba. A logisztikai szerelvények opcionálisan elérhető irányítórendszere meghatározza az optimális útvonalat, csökkenti a hibaszázalékokat és a betanulási időt, valamint valós időben reagál a megbízások módosításaira.

  • Összkerékkormányzás a kis fordulókörök és a pontos nyomvonaltartás érdekében
  • Gyors emelőfunkció a fel- és leemeléshez
  • Eltolható középső rúd, hogy a legkülönbözőbb szállítmányokhoz is hozzá lehessen igazítani
  • Szabadalmaztatott emelő profilmechanizmus a gördülő raklaphordozók nélküli raklapszállításhoz
  • Opcionális szerelvényirányító rendszer a digitális folyamatokba történő integrálás érdekében

Szerviz

A vezetőállás érintős kijelzőjén minden keret aktuális állapota megjelenik. Az érzékelőrendszer által felügyelt keretek emelőmotorjai karbantartásmentesek, így a biztonságos rakományszállítás folyamatosan garantált. A gömbfejes csatlakozású vonóhorogrendszer szinte teljesen kopásmentes. A konstrukció, amely két tengelyből és a közöttük lévő raktérből áll, karbantartáskor könnyű hozzáférést biztosít. Minden kerethez külön üzemóra-számláló tartozik. Ez megkönnyíti a karbantartás tervezését a teljes, vontatóból és keretekből álló szerelvényhez. Az előre meghatározott funkciókkal kialakított szabványosított csatlakozók révén a keretek kézi irányítású vagy automatizált vontatókhoz is bármikor használhatók, a szerelvény átszerelése nélkül.

  • A keretek állapota az érintős kijelzőn látható
  • Karbantartásmentes és elektronikus felügyeletű emelőmotorok
  • Messzemenően kopásmentes vonóhorgok és csatlakozók
  • Jól hozzáférhető és kis karbantartásigényű keretek
  • A keretek külön üzemóra-számlálói megkönnyítik a karbantartás tervezését
  • A szabványosított csatlakozók révén automatizálásra előkészítve

Videók & fotók

Linde logisztikai szerelvény megoldások

Műszaki adatok

Model Load capacity/Load Lift Lift function Overall length Overall width
LT10-B 1,0 (t) 60 / 50 (mm) Electric 4050 / 2950 (mm) 1470 (mm)
LT10-BM 1,0 (t) 60 / 50 (mm) Electric 4350 / 3250 (mm) 1470 (mm)
LT16-BM 1,6 (t) 60 / 50 (mm) Electric 4350 / 3250 (mm) 1470 (mm)

Opcionális felszereltség

A Linde LT10 – LT20 logisztikai szerelvényeinek C-kereteinek opcionális nyitási iránya

A keret nyitási iránya

A C-keretek alapállapotban a jobb oldalon nyílnak. A rakománycsere lehetősége opcionálisan a menetirány szerinti bal oldalra is kérhető

A Linde LT10 – LT20 logisztikai szerelvényeinek mozgatható középső rúdja

Középső rúd

A kengyeles keretre felszerelhető egy mozgatható középső rúd, amely a menetiránnyal ellentétesen a kívánt pozícióba tolható. Ennek segítségével egyazon kerettel különböző rakományhordozók is felvehetők.

A Linde LT10 – LT20 sorozatú logisztikai szerelvényeinek robusztus SE-kerekei

Szuperelasztikus kerekek

A keretek kültéri alkalmazáshoz 250 mm átmérőjű és 85 mm vagy 130 mm széles, nagy teherbírású szuperelasztikus (SE) kerekekkel is felszerelhetők. Ezek a kerekek teljes rugózással vannak ellátva és csillapítják a rezgést.

A Linde LT10 – LT20 sorozatú logisztikai szerelvényei különböző emelési magasságokkal érhetők el.

Emelési magasságok

Az alapbeállítás szerinti emelési magasság 50 mm, ami beltéri használathoz a legtöbb esetben elegendő. Kültéri használathoz a kengyeles keret magassága 80 mm-re, a C-keret emelési magassága pedig 100 mm-re növelhető. Speciális alkalmazásokhoz kérésre más emelési magasság is lehetséges.

A Linde LT10 – LT20 logisztikai szerelvényeinek hátsó lámpája fokozza a biztonságot

Hátsó lámpák

A járművekhez mágneses tartóból és két lámpából álló négyfunkciós (irányjelző, hátsó lámpa, féklámpa, helyzetjelző lámpa) készlet rendelhető. Az átlátszó üvegburkolat vízálló, és e4 illetve ISO 1724 szabvány szerint tanúsított.

A Linde LT10 – LT20 logisztikai szerelvények figyelmeztetőfénye

Figyelmeztetőfény

Az utánfutó tetejére felhelyezhető egy villogó figyelmeztetőfény, ezáltal jobban láthatóvá válnak a logisztikai szerelvények – különösen a sötét helyeken.

A Linde LT10 – LT20 logisztikai szerelvények opcionális időjárás elleni védőponyvája

Időjárás elleni védelem

A C-kerethez és a kengyeles kerethez keretre húzható ponyva rendelhető. A ponyva a C-keret esetében az egyik oldalon, a kengyeles keretnél mindkét oldalon nyitható.

Kocsik a Linde LT10 – LT20 logisztikai szerelvényeihez

Kocsik

A Linde különböző kivitelű kocsikat kínál. A kocsik jelentik a rakomány és a logisztikai szerelvény közötti kapcsolatot, és akár moduláris polcos szerkezetekkel is felszerelhetők.

Logisztikai szerelvények irányítórendszere

A logisztikai szerelvények irányítórendszere koordinálja a szállítási megbízásokat és megadja a járművezetőnek az optimális útvonalat. A szoftver irányítópultján egyszerre látható minden fontos információ, amelyekkel a folyamatok optimalizálásához elemzéseket lehet készíteni.

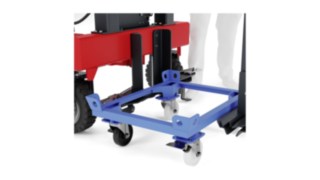

Opcionális áttolószerkezet B-kerethez

Amennyiben az alapfelszereltséghez tartozó retesz van felszerelve, a rakományt csak a kezelő irányába lehet kihúzni. Az opcionális áttolószerkezet révén a kocsi mindkét irányban kihúzható az állványon keresztül, ami nehéz rakományok kezelése esetén tehermentesíti a kezelőt.

További emelőfunkció a kereten

Az emelőfunkció nemcsak a vontatójármű kijelzőjén keresztül vezérelhető, hanem a kereten elhelyezett gomb segítségével is.
