Maximális szállítási kapacitás minimális helyigény mellett

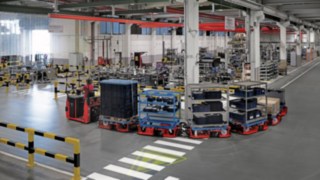

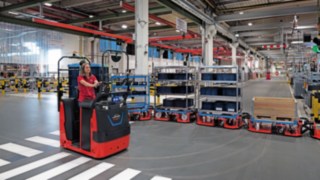

Az LT10 WX sorozató vontató-utánfutók ideális megoldást jelentenek a szabványosított feladatokhoz, amelyek nagy mennyiségű rakomány szállítását igénylik. Innovatív ollós vonórúdjának köszönhetően akár nyolc utánfutóból álló szerelvényeket is ki lehet alakítani anélkül, hogy jelentősen több helyre lenne szükség, mint a hagyományos vontatók esetében. Ez a kompakt felépítés jelentősen növeli az anyagáteresztő képességet menetenként, és csökkenti a szükséges vontatójárművek számát. Az eredmény: kevesebb belső forgalom és alacsonyabb energiafogyasztás, ami érezhetően mérsékli az üzemeltetési költségeket. Az utánfutókat elsősorban beltéri használatra tervezték, de kültéren, például csarnokok közötti szállításra is használhatók, amennyiben a terep ezt megengedi. Utánfutónként 1000 kg-os teherbírásával, valamint a teljes és feles méretű szabványos kocsik rugalmas befogadásával az LT10 WX jelentős szállítási kapacitást kínál, kis helyigény mellett. A hidraulikus és elektromos emelés közötti választás, valamint a kétoldali be- és kirakodás sokoldalúan bevethetővé teszi az utánfutókat a gyártó- és szerelősorok ellátására, a just-in-time és just-in-sequence elveknek megfelelően.
Jellemzők
Biztonság
Az LT10 WX utánfutók biztonsági tulajdonságai minden vezetési és rakodási helyzetben megbízható védelmet nyújtanak. Lesüllyesztett keret esetén az indításgátló megakadályozza a vontató elmozdulását. Behelyezés után minden kocsit szabadalmaztatott reteszelőmechanizmus rögzít. Amennyiben a kezelő nem megfelelően helyez el egy kocsit, az emelő aktiválása után kiegészítő reteszelőmechanizmus lép működésbe, garantálva a megbízható és biztonságos szállítást. Az opcionális reteszelésfelügyeleti segédrendszer tovább fokozza a biztonságot. A vontatójárművön jól látható módon elhelyezett jelzőlámpa tájékoztatja a vezetőt arról, hogy minden rakományhordozó megfelelően van-e elhelyezve és rögzítve a keretben. Ha a jelzőlámpa zöldet mutat, minden kocsi megfelelően van rögzítve, és indulhat a vontatójármű. Ha a lámpa piros, a rendszer megakadályozza az elindulást, amíg az összes kocsi biztonságosan a helyére nem kerül. A keret süllyesztőmechanizmusa menet közben ki van kapcsolva. A dinamikus ollós vonórúdnak köszönhetően az utánfutók pontosan követik a vontatójármű nyomvonalát. Ez megakadályozza, hogy a szállítókeretek egymásnak ütközzenek szállítás közben. Ezenkívül az utánfutók közötti kis távolság megbízhatóan megakadályozza, hogy a közelben tartózkodók belépjenek a térbe, és sérülést szenvedjenek.
- Indításgátlás lesüllyesztett keret esetén
- Két reteszelőmechanizmus rögzíti megbízhatóan a kocsikat
- Opcionális reteszelésfelügyeleti segédrendszer
- Menet közben kikapcsolt süllyesztőmechanizmus
- Ütközésvédelem kanyarokban az ollós vonórúddal
Ergonómia

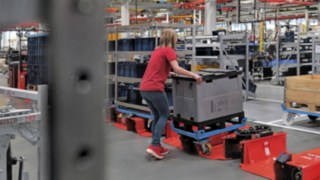

Az LT10 WX vontató-utánfutókat következetesen az ergonomikus és kíméletes munkavégzésre tervezték. Az automatikus reteszelőmechanizmus beavatkozás nélkül bekapcsol, miután a kocsikat behelyezték, a nyitószerkezet pedig kényelmesen, lábbal, ergonomikus magasságban működtethető. Amint a járművezető fellép a vontató platójára, az utánfutók automatikusan felemelkednek, szükségtelenné téve a kézi emelést. Az utánfutók teknőszerű kialakítása biztosítja, hogy a kocsik betolás után erőkifejtés nélkül a megfelelő pozícióba csússzanak, amint áthaladtak a holtponton. Az oldalsó vezetőprofilok elősegítik a kocsik gyors és pontos behelyezését az utánfutók befogadószerkezetébe, ezáltal csökkentve a kezelő fizikai megterhelését. Mivel a vontató teljes hossza lerövidült, a járművezető kisebb távolságot kell megtegyen a vontatójármű és az utánfutók között.
- Automatikus reteszelés kézi erő nélkül
- Lábbal működtethető nyitószerkezet ergonomikus munkamagasságban
- Az utánfutók automatikus felemelése a vezetőplatformra való fellépéskor
- Könnyű rakodás a teknőszerű kialakításnak és a vezetőprofiloknak köszönhetően
- Minimális gyalogtávolság a szerelvény kompakt felépítése révén
A jármű kezelése

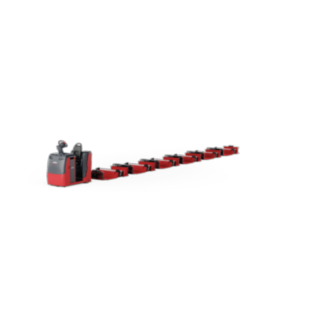

Az LT10 WX kivételes hatékonyságot és manőverezhetőséget kínál. Míg a hagyományos vontatók négy-hat utánfutó szállítására korlátozódnak, az LT10 WX akár nyolcat is képes felvenni. A speciális ollós vonórúd csökkenti az utánfutók közötti távolságot, ami 20 százalékkal nagyobb szállítási kapacitást eredményez azonos vonathossz mellett. A hat utánfutó esetén mindössze 4,5 méteres, nyolc utánfutó esetén 4,7 méteres, alacsony fordulóhelyigénynek köszönhetően a vontató teljesen megrakott állapotban is nagyon szűken veszi a kanyarokat. Ezáltal még a legkisebb helyeken is könnyen lehet manőverezni vele. Az ollós vonórúd és a kerekek hátrafelé eltolt helyzete pontos nyomvonalkövetést és kiváló iránystabilitást biztosít. Mivel a rakománykeret alacsony súlya gyorsabb haladást tesz lehetővé, jelentősen növeli a rakodási kapacitást. A folyamat maximális rugalmassága érdekében a keretek mindkét oldalról be- és kirakodhatók. Az utánfutók automatikus emelő- és süllyesztőfunkciója jelentősen felgyorsítja a teljes anyagkezelési folyamatot. A keretek szabványos teljes méretű kocsikkal (1200 x 800 mm/1200 x 1000 mm) és feles méretű kocsikkal (800 x 600 mm/1000 x 600 mm) egyaránt használhatók.
- Akár 8 utánfutó, fokozott szállítási mennyiség
- Minimális fordulóhelyigény a keskeny térben való manőverezhetőség érdekében
- Precíz nyomvonalkövetés és iránystabilitás
- Felgyorsított és leegyszerűsített kezelési folyamat automatikus emeléssel és süllyesztéssel
- Kis súly a nagyobb menetsebesség kedvéért
- Kétoldalról be- és kirakodható keret
Szervizelés
Az egyszerű, túlnyomórészt mechanikus kialakításnak és a minimális elektronikának köszönhetően a robusztus LT10 WX nagyfokú megbízhatóságot és hosszú üzemidőt kínál. Az utánfutók alapfelszereltségként vészhelyzeti működtetőkarral vannak szerelve, amely áram nélkül is lehetővé teszi a keretek kézi emelését. A felhasználóbarát zármechanizmus garantálja a gyors és egyszerű karbantartást. Az opcionális elektromos emelési funkcióval szerelt változatban a tartós emelőmotorok és a karbantartásmentes erőátviteli lánc tovább csökkentik a szervizköltségeket. A szerviztechnikusok a típustáblán található QR-kóddal közvetlenül hozzáférhetnek az adott utánfutótípushoz kiadott alkatrészlistákhoz és kezelési útmutatókhoz. Ez jelentősen felgyorsítja és leegyszerűsíti a karbantartási és javítási munkákat.
- Minimális karbantartásra tervezett, leegyszerűsített kialakítás
- Vészhelyzeti működtetés a mellékelt karral kézi emeléshez
- A szervizelést megkönnyítő reteszelőmechanizmus
- Opcionális elektromos emelő tartós emelőmotorral és erőátviteli láncrendszerrel
- QR-kód a dokumentáció és az alkatrészlista közvetlen eléréséhez
Videók & fotók
Műszaki adatok
| Model | Load capacity/Load | Lift | Lift function | Overall length | Overall width |
|---|---|---|---|---|---|
| LT10 WX 1xTR1200x1000 | 1,0 (t) | 40 (mm) | Hydraulic/electric | 1815 (mm) | 1270 (mm) |
| LT10 WX 1xTR1200x800 | 1,0 (t) | 40 (mm) | Hydraulic/electric | 1742 (mm) | 1070 (mm) |
Opcionális felszereltség
-
Elektromos emelő
-
Biztonsági zászlók
-
Elzárócsapos csatlakozótömlő
-
Reteszelésfelügyeleti segédrendszer
-
Kocsik

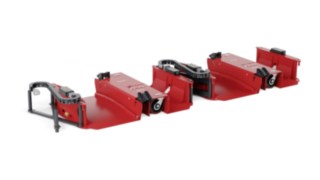

Elektromos emelő

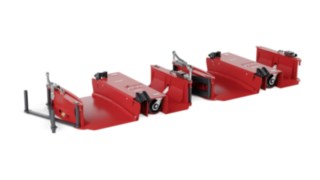

A rakodókeretek alapkivitelben hidraulikus emelőrendszerrel kaphatók. Opcionálisan azonban elektromos emelőberendezéssel is felszerelhetők.
Biztonsági zászlók
Két biztonsági zászló gondoskodik arról, hogy a rakodókeretek mindig jól láthatók legyenek. Ez különösen kevés vagy kis méretű rakomány esetén fontos.
Elzárócsapos csatlakozótömlő
Ha a hidraulikus rendszerek elzárócsapja felemelt helyzetben zárva van, a keretek felemelve maradnak, és így a vontatójármű erőfeszítés nélkül leválasztható.

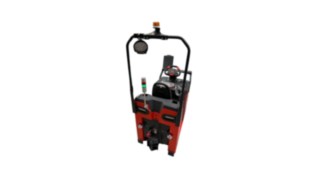

Reteszelésfelügyeleti segédrendszer
A rendszer érzékelők segítségével figyeli, hogy a kocsi megfelelően van-e behelyezve és rögzítve. A vontatójárműre szerelt jelzőlámpa tájékoztatja a vezetőt, és megakadályozza a továbbhaladást, amíg az összes kocsit nem rögzítették.
Kocsik
A Linde a vontatók minden modelljéhez számos különböző kivitelben, sokféle rakományhoz kínál szállítókocsikat. Ezek többek között moduláris polcos felépítményekkel is felszerelhetők.
